Наливной эпоксидный пол МОНЕ 823Д, прозрачный, 17 кг

Полная инструкция:

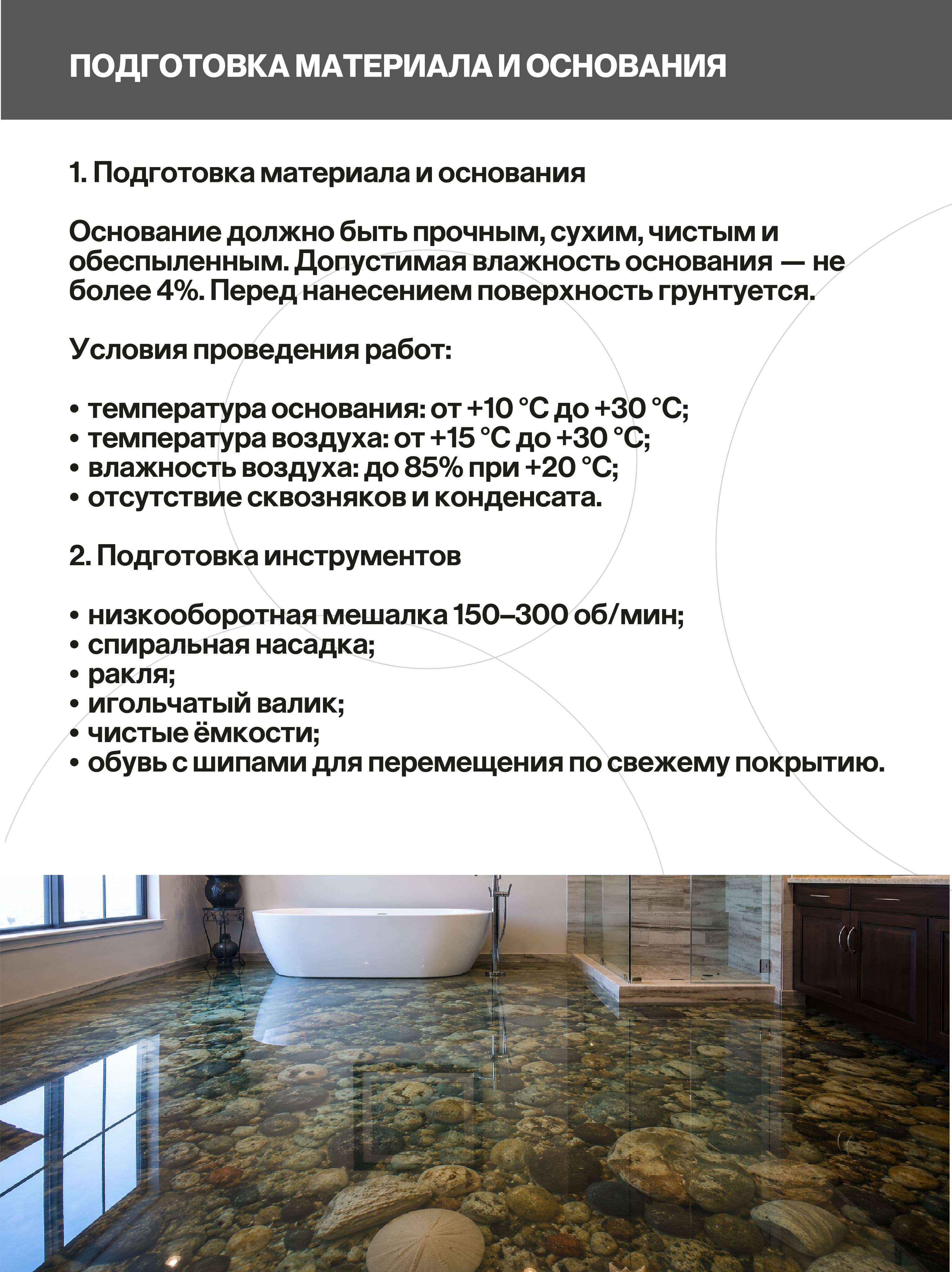

Перед началом работ убедитесь, что компоненты имеют температуру около +20 °C. При хранении в холоде выдержите материал в тёплом помещении не менее 24 часов.

Бетонное основание должно быть прочным и сухим: не ранее чем через 28 суток после укладки, с влажностью не более 4% и прочностью не менее 70% от марочной. Поверхность необходимо отшлифовать, очистить и загрунтовать материалами MONE 801 или MONE 701 — нанесение без грунтования нежелательно.

Отклонение по ровности основания — не более 2 мм на метровой рейке. Работы выполняйте при температуре воздуха от +15 °C до +30 °C.

ИНСТРУКЦИЯ:

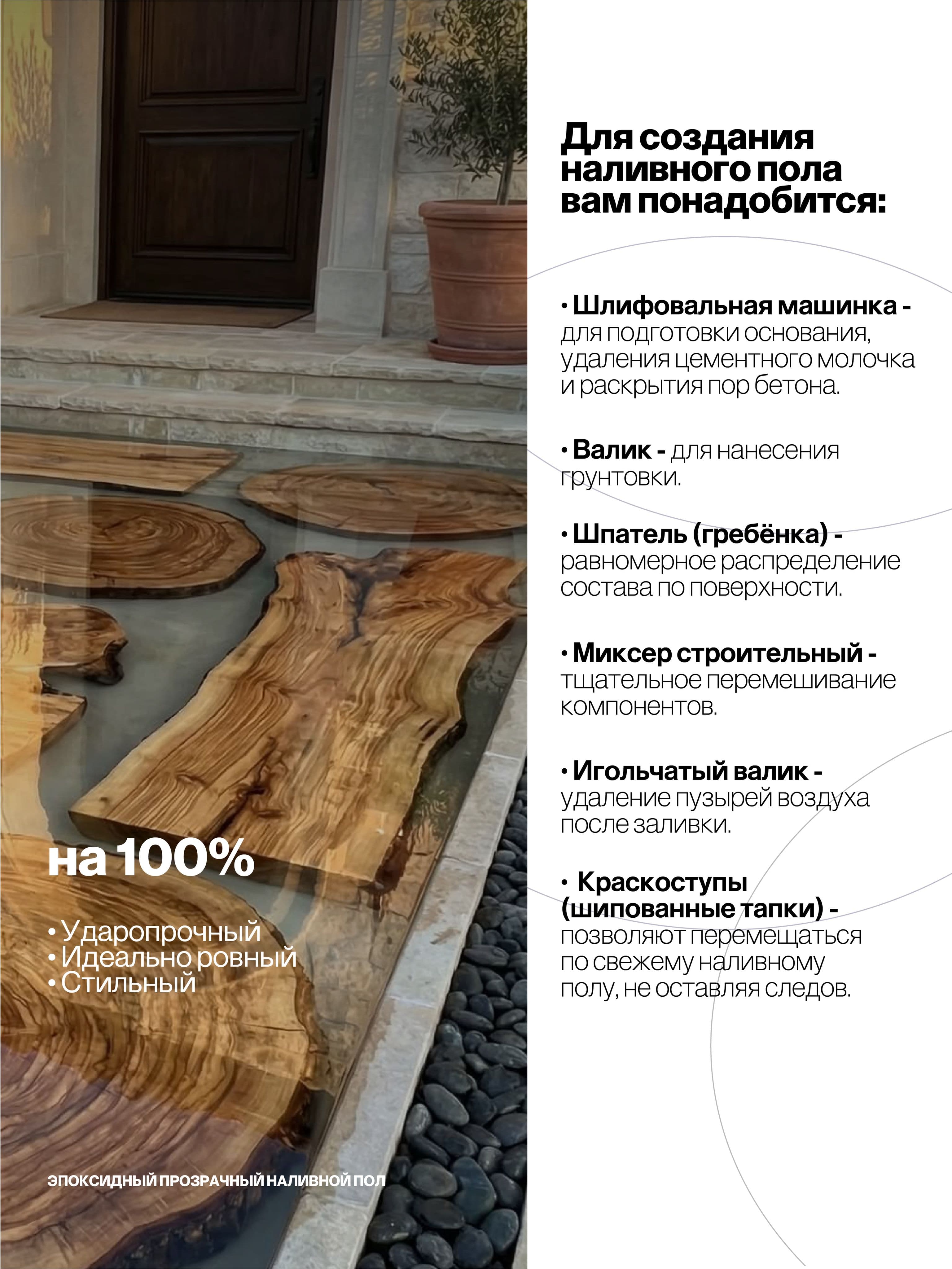

Перед началом работ наденьте перчатки и защитные очки. При перемещении по свежему слою используйте обувь с шипами.

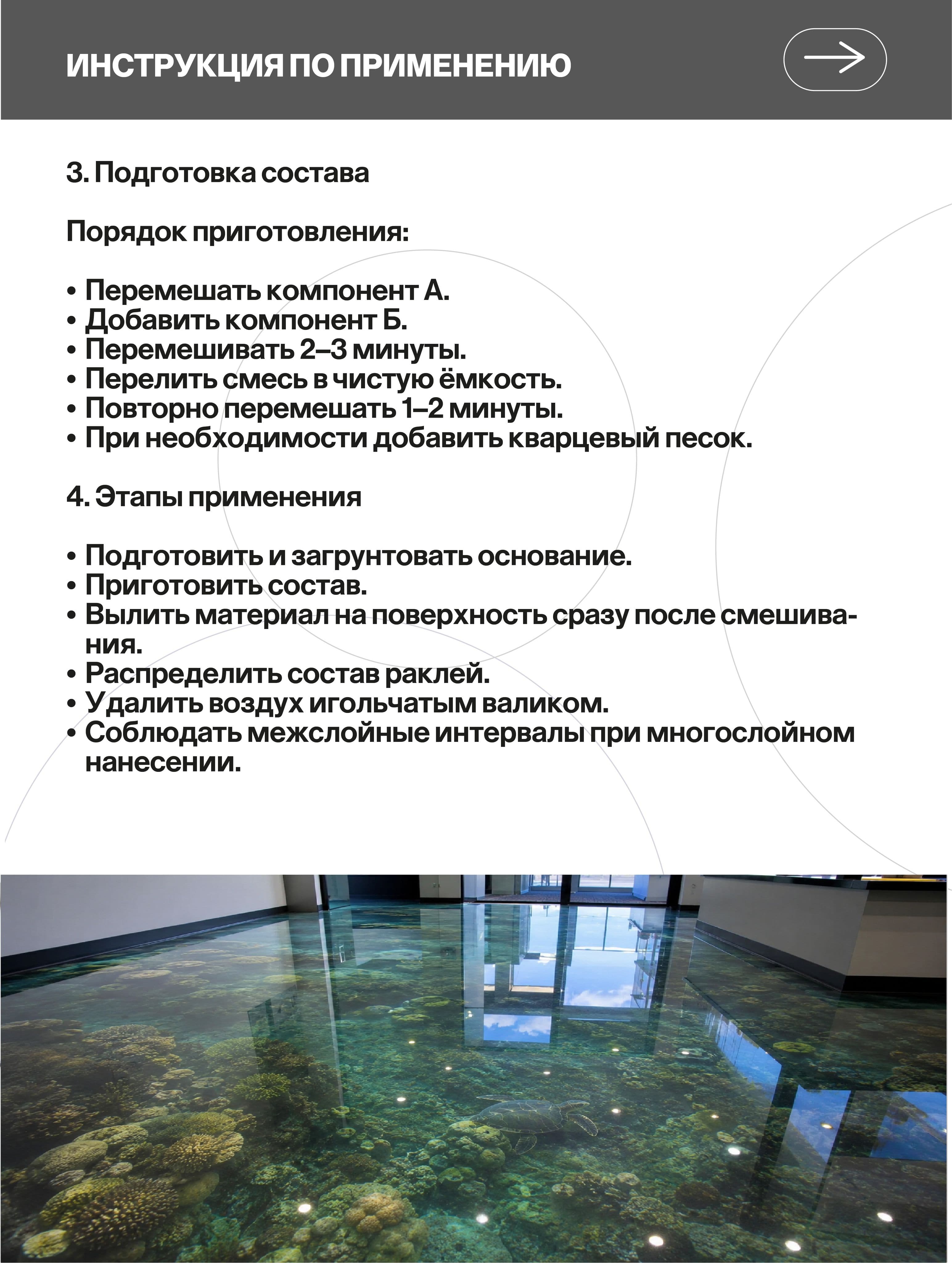

Тщательно перемешайте компонент «А» в заводской таре в течение 2–3 минут до однородного состояния.

Влейте компонент «Б» в емкость с компонентом «А».
Соблюдайте пропорцию по массе — 100 частей «А» на 60 частей «Б».
Перемешивайте миксером (150–300 об/мин) 2–3 минуты, проходя по дну и стенкам.
Перелейте смесь в чистую емкость и перемешайте еще 1–2 минуты для исключения непромесов.

Декорирование (по желанию):

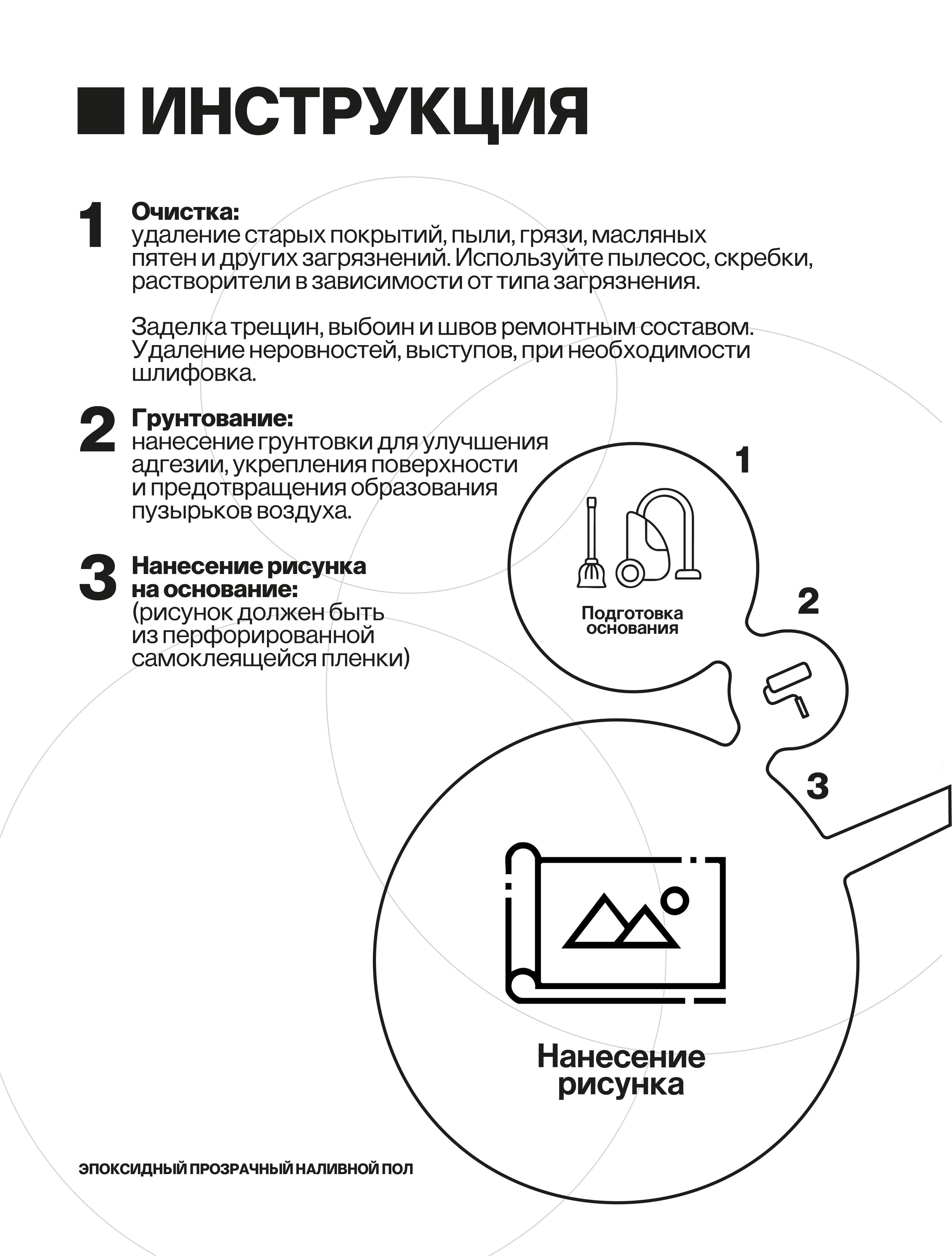

Создание 3D-пола:
На подготовленное и загрунтованное основание уложите изображение из перфорированной самоклеящейся плёнки. Затем залейте прозрачный наливной пол MONE 823 слоем не менее 2 мм. Оставьте покрытие для отверждения на 24 часа — пол готов к эксплуатации.

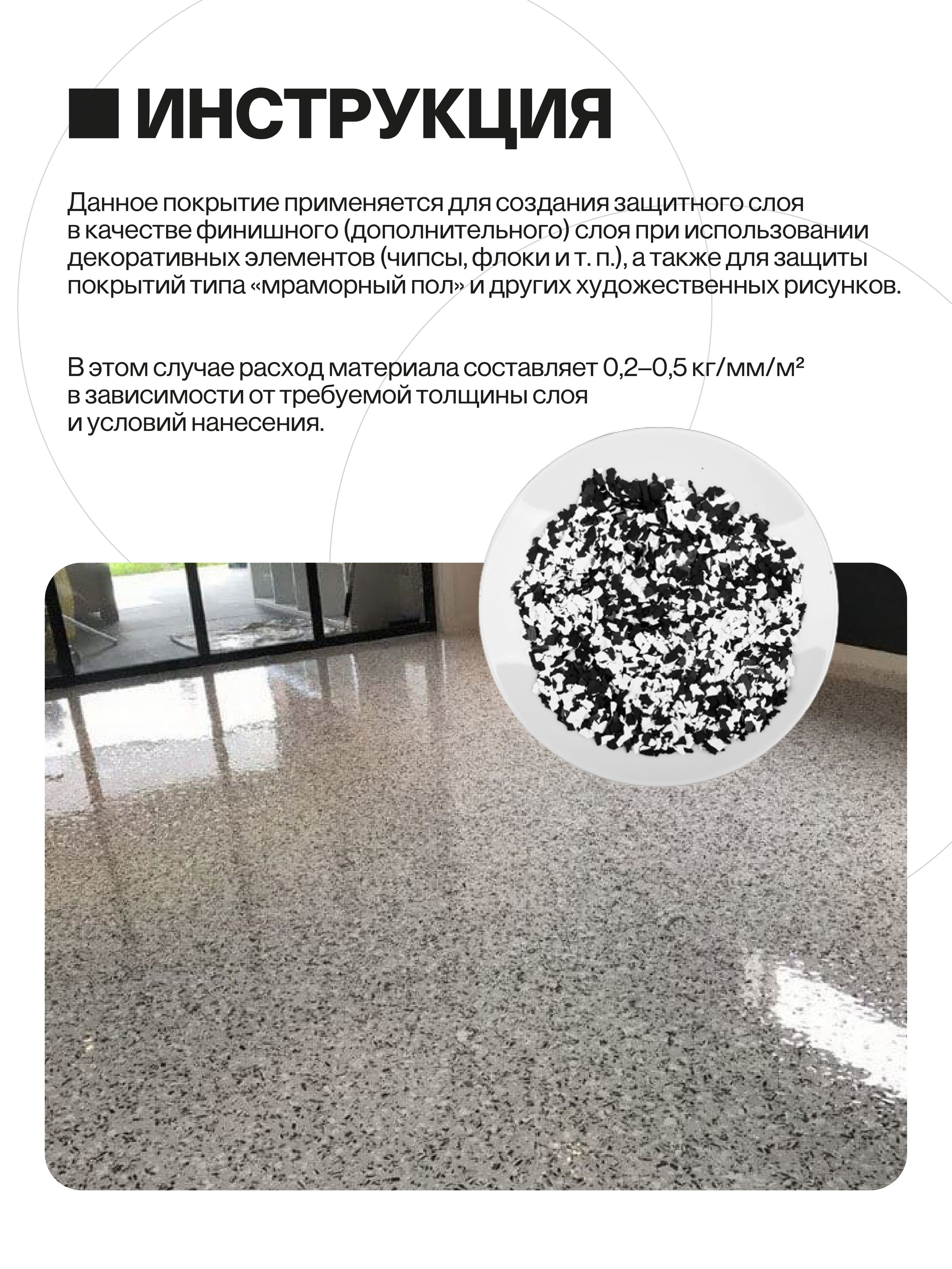

Защитный финишный слой:
Нанесите наливной пол с декоративными элементами (чипсы, флоки, эффект «мраморного пола» и другие). Дайте слою полностью высохнуть в течение 24 часов. После этого нанесите прозрачный наливной пол MONE 823 тонким финишным слоем с расходом около 0,3–0,5 кг/м². Через сутки покрытие полностью готово.

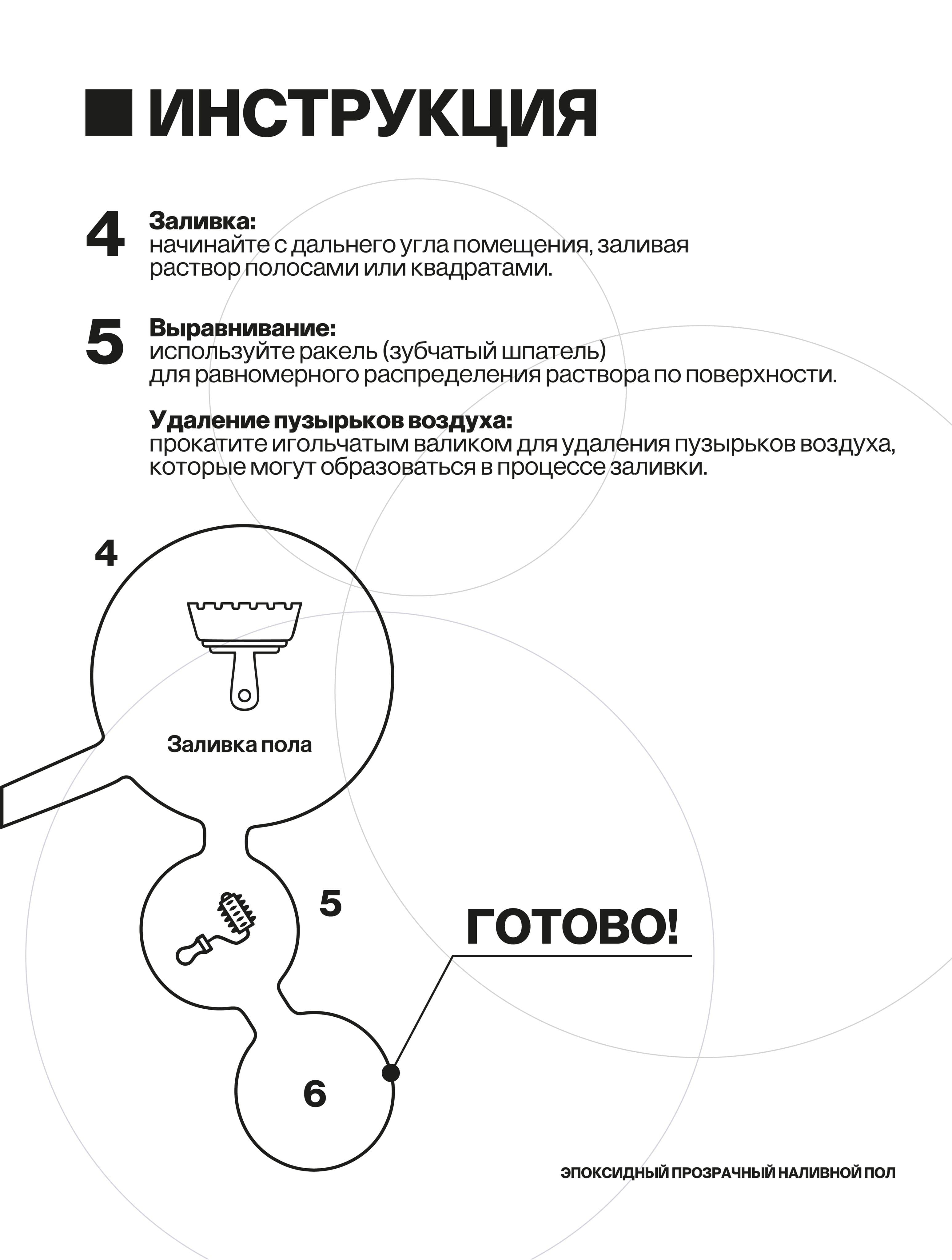

Распределите состав раклей или зубчатым шпателем. Обязательно прокатывайте поверхность игольчатым валиком для удаления пузырьков воздуха.
Смешанный материал немедленно выливайте на пол. Стыкуйте наборы материала в течение 15–20 минут, чтобы избежать видимых границ.

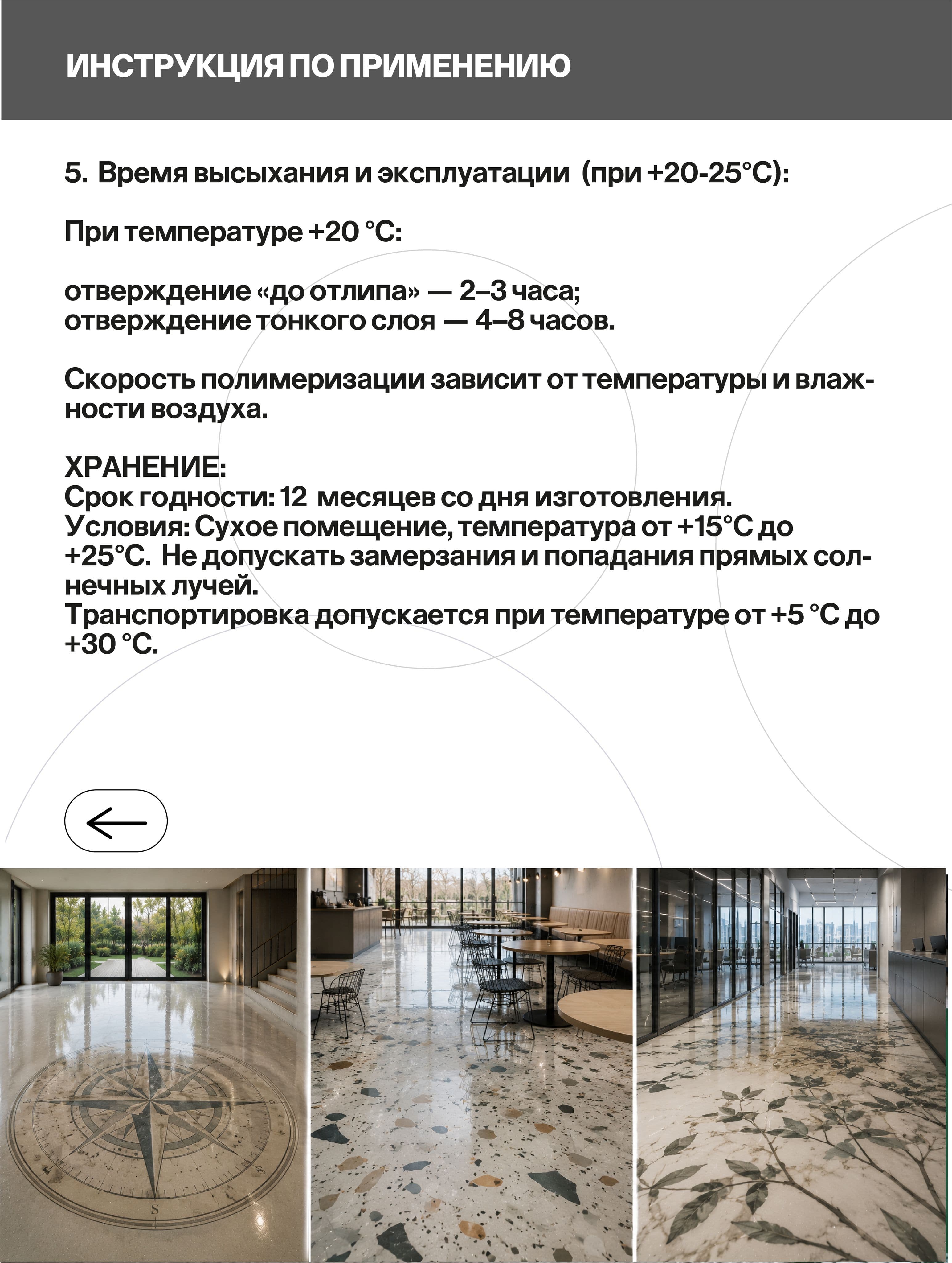

Время высыхания «до отлипа» — 2–3 часа, полное отверждение тонких слоев — 4–8 часов при +20°C.
